高性能電磁波レーダ (SFCW)
GP8100
NETIS登録番号：QS-210015-A
スイスのProceq（プロセク）社が開発したGP8100は、SFCW(Stepped-Frequency Continuous Wave)技術を採用した新しい鉄筋探査機です。
広いエリアでの測定 ( コンクリート床版、PC 桁、コンクリートスラブなど ) に有効です。
一側線を６つのアンテナでスキャンするため、鉄筋などの埋設物の方向性が容易に確認できます。
【適合規格】
ACI 228.2R.98
ASTM D4748-10
ASTM D6087-08
ASTM D6432-11
EN 302066 – ETSI
※機器のご利用には専用アプリのダウンロードと、アカウントの作成が必要です
※エフティーエス㈱はScreening Eagle（Proceq社）の日本正規代理店です
製品特長
-
スキャン効率の向上
25cmの広いスキャン幅と最大70cmの探査深度により、従来の6回分に相当する作業を1回のスキャンで完了できます。これにより作業時間を大幅に短縮し、スキャン効率が向上します。
-
安定した測定を実現
4 輪全てがエンコーダーでグリップしやすい太めのタイヤを採用しています。また、車高が 8mm あるため、多少の凹凸も気にせず測定することが可能です。
-
幅広い対象を正確に検出
鉄筋、ポストテンションケーブル、空洞、電気配線、および埋設物など、あらゆるサイズの探査が可能です。
用途・対象
・コンクリート構造物（鉄筋やポストテンションケーブル、空洞）の検査
・建設現場での埋設物の発見と位置確認
・インフラ工事における事前調査や施工中の監視
・道路、橋梁、トンネルなどの構造物の検査
・地下配管、電気配線、ケーブルなどの位置確認
・老朽化したインフラの検査と保守
・土木工事や地下空間の調査
・地中埋設物（ガス管、水道管、電気配線）の位置特定
・建物基礎工事や掘削前の安全確認
・既存構造物の解体時における埋設物や構造物の確認
・解体予定区域での潜在的な障害物の発見
・施設内の配管、電気配線、空洞などの監視とメンテナンス
・工場や施設での設備チェックや修理前の精密調査
ソフトウェア
Proceq GPR アプリ
| 測定モード |

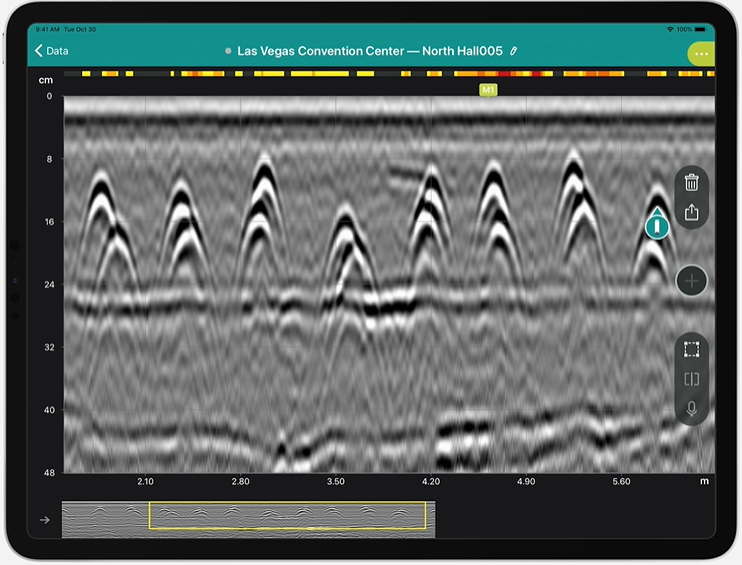

ラインスキャン、スーパーラインスキャン、 |
|---|---|
| レビューモード |
ラインスキャン（Bスキャン） |
| 高度な視覚化 |
タイムスライスビュー プロ |
PDFダウンロード
製品仕様
| 測定原理 |
SFCW(Stepped-Frequency Continuous Wave) |
|---|---|
| 周波数範囲 |
400～4,000 MHz |
| 有効スキャン幅 |
25cm |
| 探査深度 |
約70cm |
| 寸法 |
41.5 x 22.5 x13.2 cm |
| 重量 |
3.0kg（バッテリパックを除く） |
| 電源 |
単3電池×4本(充電式）8x AA（NiMH） |
| クリアランス |
8mm |
| アンテナ数 |
6 |
| アンテナ端までの距離 |
8.3cm |
| 防水・防塵 |
IP54 |
| 特別機能 |
・高トラクションホイールとレーザ光ガイダンスを備えた全輪駆動 |
| 接続 |
ディスプレイユニットへのWi-Fi（802.11n） ／ Wi-Fi制限区域用のUSB-C ディスプレイユニットへのWi-Fi（802.11n） ／ Wi-Fi制限区域用のUSB-C |
| バッテリ駆動時間 |
3時間（市販10,000 mAhパワーバンクでは最大8時間、同梱されません） |
実用例・活用例
-
具体的な導入事例については準備が整い次第、本ページにて公開いたします。最新情報をご希望の方はお気軽にお問い合わせください。
実用・活用例 関連記事はこちら
よくあるご質問
-
Proceq製品のアカウントはどこから作成できますか？
上記のアカウント作成・サインインから作成いただけます。新規作成ページの［送信］ボタンを押すと認証メールが届きますので、メール内の［Verify Email］を押して登録完了となります。
なおパスワードは以下の点にご注意ください。
・8文字以上にしてください
・数字(0～9)と記号をそれぞれ1文字以上含めてください
・小文字(a～z)と大文字(A～Z)の両方を含めてください
・名前または電子メールアドレスを含んだパスワードは作成できません -
「有効な契約が見つかりませんでした」と表示されていますがどうしたらよいでしょうか？
「有効な契約が見つかりませんでした」と表示された場合は、まずお使いの機器がインターネットに接続されているかご確認ください。
修理・校正のご依頼はこちら
インターネットに接続されているにもかかわらずエラーが表示される場合は、アプリが最新の状態かをご確認ください。アップデートにより解消される可能性がございます。
アプリが最新の状態でもエラーが表示される場合は、お手数ですが、修理依頼フォームよりお問い合わせください。 -
校正証明書と試験成績書の違いはなんですか？
校正証明書は日本保証機構（JQA）によって、トレサビリティ体系図等も一緒に発行されます。
試験成績書はエフティーエスで試験した結果に基づいて発行されます。
