硬さ試験機
BRE-AUT-BRG / 100 / 300

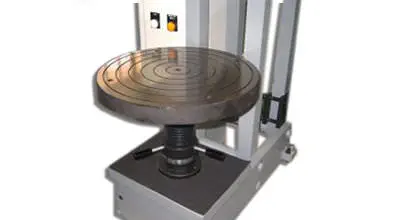

BRE-AUTブリネル硬さ試験機は、Ernst（エルンスト）社が開発した、光学的な読取を必要としない革新的な硬さ試験機です。
従来のブリネル硬さ試験機では、圧痕径を拡大鏡で測定し、硬さを算出する必要がありましたが、この方法には計測の手間や読取誤差といった課題がありました。BRE-AUTは、人による読取作業を不要にし、製造ラインへの自動化を実現することで、効率的かつ高精度な硬さ試験を可能にしました。
製品特長
-
エルンスト独自のヘッド・クランプ機構
試料を確実にクランプする独自機構を採用しており、試料の平行度を気にせず試験を行うことができます。試験ヘッドのストロークは、100mmタイプと300mmタイプの2種類を用意しています。特注仕様にも対応可能です。また、油圧制御により1サイクルあたり約7秒という短時間で測定を完了できます。
-
統計処理機能による品質管理の向上
品質管理やライン検査に必要な統計処理が可能です。硬さの最大値・最小値・平均値・標準偏差などを簡単に表示し、ヒストグラム形式でのデータ分析や印刷が行えます。
-
高精度な荷重コントロール
高精度なロードセルを採用しており、荷重のコントロールを高次元で実現します。
-
圧痕のディスプレイ表示
オプションで光学的読取装置を取り付けることで、圧痕をディスプレイ上で確認することができます。
用途・対象
・鋳造品や鍛造品などの金属材料の品質管理や製造工程内の検査
・エンジン部品、サスペンション部品、ギアなど、耐久性が求められる自動車部品の硬さ評価
・鋼板、鋼管、建設用部材などの硬さ管理/製品の品質維持や規格適合性の確認
・航空機のエンジン部品や構造材の硬さ試験
・発電所設備、パイプライン、橋梁などのインフラ構造物に使用される材料の品質管理
・材料の特性評価や研究開発
製品仕様
| 初試験力 |
総試験力の10％ |
|---|---|
| 総試験力（標準） |
29,430N(3,000kp） |
| 総試験力（オプション） |
4,905N (500kp) / 7,357N (750kp) / 9,810N (1,000kp） |
| 試験力変換 |
ダイヤル切替 |
| 試験力制御 |
自動（負荷・保持・除荷） |
| 試験ヘッドストローク |
BRE-AUT-BRG：100mm/300mm |
| 試料最大寸法 |
BRE-AUT-BRG：高さ・奥行きはカスタマイズできます |
| 外部出力 |
RS232C |
| 使用電源 |
AC100V/200V 50/60Hz |
| 寸法/重量 |
BRE-AUT-BRG：カスタマイズにより異なる |
実用例・活用例
-
具体的な導入事例については準備が整い次第、本ページにて公開いたします。最新情報をご希望の方はお気軽にお問い合わせください。
